Microrred aislada fotovoltaica para 10 casas: el diseño que nadie te cuenta
Era un martes de octubre y el grupo de WhatsApp llevaba tres días en ebullición. Diez familias, diez casas en una pequeña urbanización sin conexión a la red eléctrica convencional, y una idea que a todos les parecía tan obvia como brillante: ¿por qué no montamos nuestra propia microrred aislada fotovoltaica? Paneles en cada tejado, cables que unan las casas, energía solar para todos. Limpio, barato, renovable. El futuro en miniatura.
Lo que nadie imaginaba aquella tarde es que ese entusiasmo inicial iba a sobrevivir exactamente hasta la primera hoja de cálculo.
Esta es la historia de cómo diseñamos esa microrred aislada fotovoltaica. Una historia técnica, humana y, ren muchos momentos, profundamente frustrante. La contamos porque creemos que la transición energética necesita más relatos honestos y menos folletos de colores.

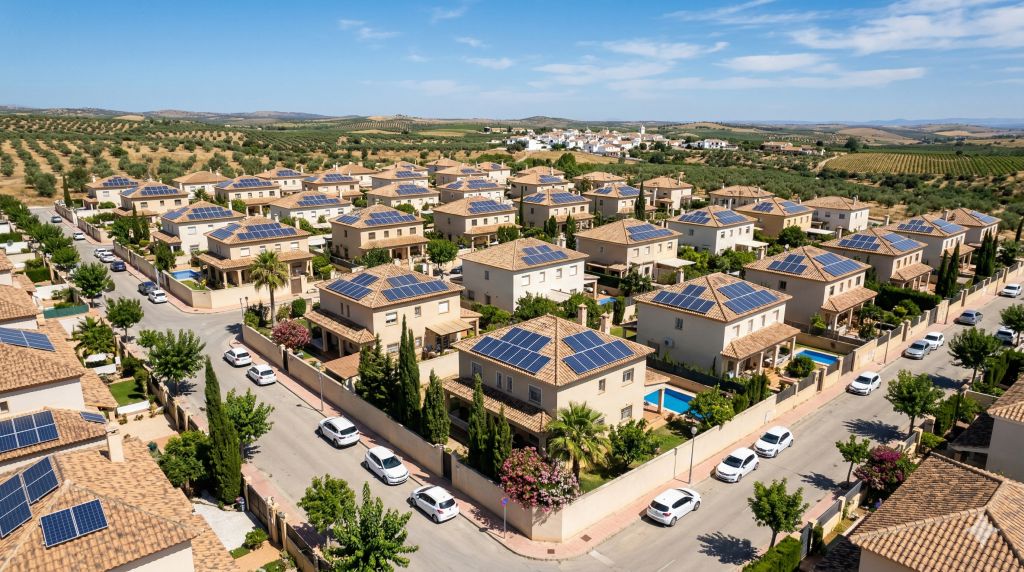

El punto de partida: diez casas, diez tejados y mucho optimismo
El primer paso fue establecer los datos básicos. Diez casas unifamiliares, cada una con una potencia instalada de 5.000 vatios y su propio tejado orientado al sur. La suma era redonda y prometedora: 50 kilovatios de generación fotovoltaica distribuida.
Hicimos los primeros cálculos de consumo. Una familia media en una vivienda de este tipo consume entre 10 y 15 kilovatios hora al día. Diez casas: unos 120 kilovatios hora diarios de demanda total. Los paneles, en un día soleado de verano, podrían generar fácilmente 250 kilovatios hora. Sobraba energía por todas partes.
El ambiente en las reuniones era de pura euforia. Se hablaba de facturas de luz a cero, de independencia energética, de dar ejemplo al barrio. Alguien sugirió hacer una inauguración con música en directo.
Nadie había hecho todavía la pregunta incómoda.
Primera grieta: ¿quién enciende la luz?
La pregunta incómoda llegó en la segunda reunión técnica: «Los paneles generan corriente continua y los electrodomésticos necesitan corriente alterna. ¿Cómo se convierte?»
Fácil: con un inversor en cada casa. Hasta aquí, bien.
«¿Y ese inversor a qué referencia se engancha para saber cuándo son exactamente 230 voltios y 50 hercios?»
Silencio.
En una casa conectada a la red convencional, la respuesta es trivial: la propia red impone la onda. El inversor la sigue. Pero en una microrred aislada no hay red. No hay referencia externa. Si conectas diez inversores, cada uno generando su propia onda con un desfase mínimo entre ellos, la diferencia de tensión genera corrientes de circulación que pueden destruirlos en segundos.
La solución implica lo que los ingenieros llamamos inversores grid-forming: equipos capaces de crear la referencia de tensión y frecuencia desde cero. Son más sofisticados, más caros y requieren algoritmos de control específicos para que varios de ellos coexistan sin interferirse.
El presupuesto mental que teníamos empezó a inflarse discretamente.
Las baterías: el corazón del sistema y el primer susto económico
Un inversor grid-forming necesita energía para mantener esa referencia en todo momento, no solo cuando brilla el sol. Por eso el segundo elemento imprescindible en cualquier microrred aislada fotovoltaica es un sistema de almacenamiento, el llamado BESS (Battery Energy Storage System).
La lógica es sencilla: los paneles generan de día, las casas consumen también de noche. La batería almacena el excedente diurno para cubrir la demanda nocturna.
Pero entonces llega el dimensionado.
Una noche de consumo normal para diez casas supone unos 60 kilovatios hora. Bien. Pero ¿qué pasa si hay dos días seguidos de cielo cubierto? ¿O cinco? Si queremos una autonomía de tres días sin sol, necesitamos unos 180 kilovatios hora de capacidad útil. Si queremos cinco días, casi 300.
Una batería de litio de 200 kilovatios hora de capacidad útil cuesta, según tecnología y proveedor, entre 100.000 y 180.000 euros. Solo la batería. Sin el inversor bidireccional, sin el BMS, sin la instalación.
El silencio en aquella reunión fue diferente al anterior. Más denso.
Además, las baterías se degradan. Después de unos 2.000 o 3.000 ciclos, la capacidad puede haber caído al 80% de la original. En diez o doce años habrá que reemplazarlas. ¿Quién estaba reservando dinero para eso? Nadie, porque nadie lo había pensado todavía.
El cerebro que nadie había pedido: el sistema de gestión energética
Teníamos paneles, inversores grid-forming y baterías. ¿Era suficiente con conectarlo todo?
No.
Necesitábamos algo que tomara decisiones en tiempo real: ¿se carga la batería ahora o se prioriza la demanda? ¿Cuándo hay que limitar la generación fotovoltaica porque la batería ya está llena? ¿En qué momento el nivel de carga es crítico como para desconectar cargas no esenciales?
Ese algo se llama EMS (Energy Management System). Combina monitorización en tiempo real, algoritmos de despacho óptimo, predicción de generación y consumo, y gestión de protecciones. Necesita comunicarse con cada inversor, con el BMS de las baterías y con los contadores de cada casa. Para eso necesita una red de comunicaciones propia, superpuesta a la red eléctrica, que también puede fallar.
Apuntamos otro ítem grande en el presupuesto.
Las protecciones: un problema que va mucho más allá del magnetotérmico
Llegamos aquí al problema que más tardamos en entender en toda su profundidad, y que todavía hoy no tiene una solución completamente satisfactoria a nuestra escala.
Primera capa
La primera capa del problema es la más conocida: los inversores limitan la corriente de cortocircuito a entre 1,2 y 1,5 veces la nominal, porque sus transistores de potencia se destruyen si se supera ese umbral en más de microsegundos. Un magnetotérmico convencional, calibrado para dispararse con corrientes de cinco a diez veces la nominal, simplemente no ve el fallo. No actúa. El cable defectuoso se calienta durante minutos y el sistema colapsa. Pero eso es solo la primera capa.
Segunda capa
La segunda es la pérdida completa del concepto de selectividad. En un sistema radial con una sola fuente de cortocircuito, la selectividad convencional tiene sentido: calibras las protecciones en cascada, siempre dispara la más cercana al fallo. En nuestra microrred, ante un cortocircuito entre dos casas cualesquiera, la corriente de fallo no viene de un solo punto. La aportan simultáneamente el inversor de la batería, los inversores FV de todas las casas que estén generando en ese momento y el grupo electrógeno si está en marcha. Cada fuente contribuye con su corriente limitada, convergiendo en el punto de fallo desde direcciones distintas.
La protección entre las dos casas afectadas ve la suma de todas esas contribuciones. Pero las protecciones aguas arriba de cada fuente ven solo la contribución de su propia fuente. La magnitud de corriente como criterio de selectividad deja de tener sentido. No hay forma de determinar, mirando solo la corriente, qué protección debe disparar primero y cuál debe aguantar.
Tercera capa
La tercera capa es la incapacidad de distinguir fallos de transitorios. En red convencional, un cortocircuito y una sobrecarga transitoria por arranque de motor producen corrientes muy diferentes y se identifican con facilidad. En nuestra microrred, con corrientes de fallo limitadas al 130% de la nominal, un cortocircuito real y el arranque de una bomba de agua grande pueden producir señales casi indistinguibles para cualquier protección basada en magnitud de corriente. La protección no sabe con certeza si debe despejar el fallo o aguantar el transitorio.
Cuarta capa
La cuarta capa, quizás la más peligrosa, son los fallos de alta impedancia. Un cable deteriorado que toca un muro húmedo, una conexión defectuosa, un panel fotovoltaico con fuga a tierra a través de la suciedad acumulada. En red convencional estos fallos ya son difíciles de detectar. En un sistema aislado con baja corriente de cortocircuito disponible son prácticamente invisibles para cualquier protección convencional. El fallo persiste de forma silenciosa, deteriorando el aislamiento progresivamente hasta que genera un incendio o un accidente eléctrico grave.
Quinta capa
Y hay una quinta capa que afecta a las protecciones diferenciales: los propios inversores generan armónicos de alta frecuencia que circulan por el sistema. Esos armónicos pueden producir corrientes de desequilibrio que los diferenciales interpretan como fugas a tierra y disparan en falso, o que enmascaran fugas reales y retrasan el disparo correcto. Calibrar un diferencial en un sistema con alta distorsión armónica no tiene respuesta en ningún catálogo estándar.
Lo que todo esto significa, en conjunto, es que la filosofía completa de la protección eléctrica convencional no es aplicable en una microrred aislada fotovoltaica. No se trata de ajustar calibres ni de elegir mejor equipamiento del mismo tipo. Las soluciones requieren protecciones de impedancia o de distancia, relés de protección programables con lógica adaptativa, comunicación entre protecciones para tomar decisiones coordinadas, y una ingeniería específica para nuestra instalación concreta que hay que verificar y revalidar cada vez que el sistema cambia. Nada de esto tiene una solución de catálogo. Nada estaba en el presupuesto inicial.
Sin inercia y sin gestionabilidad: la fragilidad estructural que nadie ve venir
Teníamos un problema de protecciones sin solución sencilla. Pero había dos problemas estructurales aún más profundos que tardamos más en ver con claridad, porque son más silenciosos y sus consecuencias no se manifiestan en un fallo repentino sino en una fragilidad permanente del sistema.
Primer problema: Ausencia total de inercia
Red convencional
En cualquier red eléctrica, la frecuencia es el termómetro del equilibrio entre generación y demanda. Cuando ese equilibrio se rompe, por el arranque brusco de una carga grande o por una nube que cubre los paneles de golpe, la frecuencia varía. En una red convencional esa variación es lenta y amortiguada, porque los generadores síncronos son masas enormes de acero girando a velocidad constante. Cuando hay un desequilibrio, esas masas ceden o absorben energía cinética de forma instantánea y natural. La frecuencia cambia despacio, lo suficientemente despacio como para que los reguladores tengan tiempo de actuar y corregir. Ese margen de tiempo es lo que salva el sistema.
Nuestra microred
En nuestra microred, con inversores como única fuente, esa inercia física es cero. No hay nada girando. El desequilibrio entre generación y demanda es instantáneo y total. La respuesta la da el inversor de la batería, que puede reaccionar en milisegundos gracias a la electrónica de potencia. Pero para que esa respuesta sea estabilizadora, el inversor tiene que llevar implementada lo que se llama inercia sintética o virtual: un algoritmo que imita el comportamiento de una masa giratoria, detecta la variación de frecuencia y ajusta la potencia inyectada como si hubiera un generador síncrono equivalente.
Inercia sintética
La inercia sintética funciona, pero es completamente artificial y depende de una sintonización específica para la impedancia concreta de nuestro bus, para nuestro perfil de cargas y para la capacidad de nuestra batería. Esa sintonización no es permanente: cambia si añadimos una casa, si ampliamos la batería, si el perfil de consumo evoluciona. En un sistema sin inercia física, una perturbación mal absorbida no se amortigua de forma natural. Se amplifica, en lo que los ingenieros llamamos inestabilidad de pequeña señal: una oscilación que en lugar de extinguirse crece y que en pocos segundos puede llevar al colapso.
Segundo problema: Ausencia de gestionabilidad real
Sistema bien diseñado
En un sistema eléctrico bien diseñado, cuando la demanda sube, alguna fuente sube también su producción para mantener el equilibrio. Eso es la gestionabilidad: la capacidad de modular la generación en ambas direcciones según lo que necesite el sistema en cada momento. Sin ella, la frecuencia y la tensión van a variar, y en un sistema pequeño esas variaciones pueden ser importantes.
Nuestra microred
En nuestra microrred, los paneles generan lo que el sol permite. Podemos recortarlos hacia abajo mediante curtailment, pero no podemos pedirles que generen más de lo que la irradiancia permite en ese instante. El grupo electrógeno es gestionable, pero solo cuando está arrancado. La batería puede descargar más rápido ante un pico de demanda, pero eso consume su reserva a mayor ritmo y acerca el momento del agotamiento.
El resultado es que ante cualquier aumento de demanda no previsto, el sistema no tiene ninguna fuente que pueda incrementar activamente su generación. Toda la regulación recae sobre la batería. Cuando sus límites se alcanzan, el único recurso disponible es el deslastre de cargas: desconectar casas.
La tensión
Y la tensión tiene un problema análogo. Los cables reales tienen impedancia. Cuando las cargas consumen potencia reactiva, como hacen los motores y la mayoría de los equipos electrónicos sin corrección de factor de potencia, la tensión en los puntos alejados del inversor cae. En un ramal de diez casas distribuidas a lo largo de varios cientos de metros, la casa más alejada puede estar viendo una tensión notablemente inferior a la nominal mientras el inversor, que mide en su propio punto de conexión, cree que todo está correcto.
Las soluciones existen pero ninguna es gratuita ni simple. La batería puede operar con reserva permanente en ambas direcciones, nunca al límite de carga ni de descarga, lo que reduce la autonomía efectiva del sistema. Las cargas flexibles pueden participar en la regulación de frecuencia de forma automática, pero eso requiere electrodomésticos inteligentes integrados en el EMS y acuerdos explícitos con los vecinos sobre qué cargas son gestionables y hasta qué punto. Para la regulación de tensión, cada inversor FV puede participar en el soporte reactivo de su punto de conexión, pero requiere equipos con esa capacidad y un EMS que los coordine en tiempo real. Y para la respuesta más rápida ante perturbaciones graves, la solución más robusta es un elemento de almacenamiento de alta potencia y respuesta ultrarrápida, un supercondensador, que absorba y aporta potencia en milisegundos mientras la batería principal ajusta su operación de forma más gradual.
Cada una de estas soluciones añade coste, complejidad y nuevos puntos de posible fallo. Y ninguna estaba en el diseño original.
El día que alguien encaló la fachada y los paneles dejaron de dar lo previsto
En enero, con el sistema en fase de diseño avanzado, uno de los vecinos decidió encalar la fachada norte de su casa. Legítimamente. Era su casa. Lo que nadie había calculado es que el reflejo de esa fachada blanca, en ciertas horas de la mañana de invierno, proyectaba una sombra parcial sobre los paneles del tejado del vecino de enfrente.
Una sombra parcial sobre un panel fotovoltaico no reduce su producción proporcionalmente. En el peor caso, un 10% de sombra puede reducir la producción de toda la cadena en un 50%, porque las células están conectadas en serie y la más sombreada limita a todas las demás.
Redibujamos la distribución de los paneles. Recalculamos la generación esperada. El resultado era menos brillante que en los cálculos originales.
La euforia inicial había sedimentado en algo más parecido al realismo cauteloso.

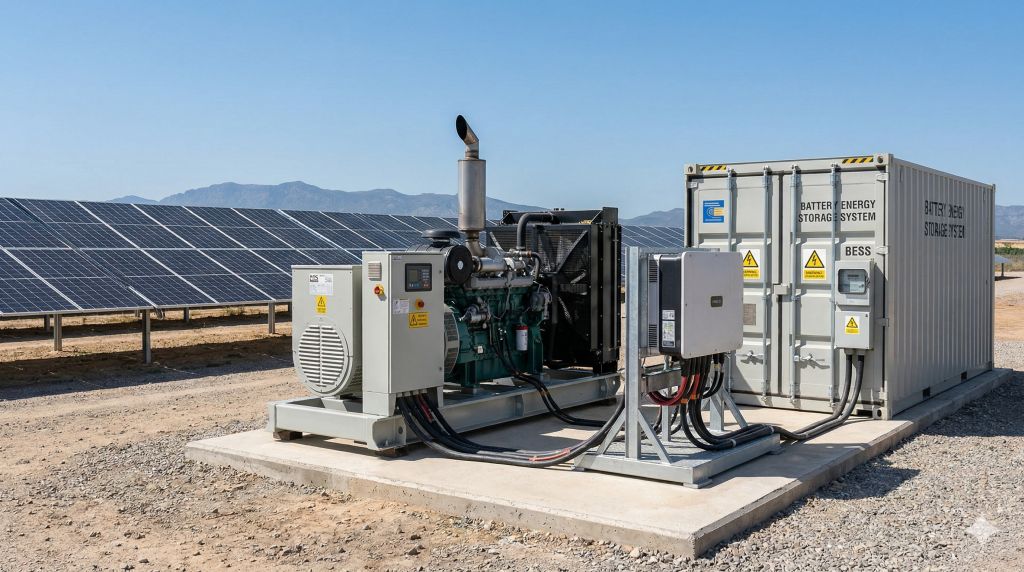

El grupo electrógeno que nadie quería pero todos necesitaban
Habíamos intentado evitar esta conversación durante semanas. El proyecto nació con la voluntad de ser cien por cien renovable. La idea de meter un grupo electrógeno diésel chirriaba con los valores fundacionales del proyecto.
Pero las matemáticas eran tozudas.
En la zona de la urbanización, el peor período meteorológico registrado en los últimos veinte años encadenó siete días consecutivos de irradiancia por debajo del 20% de lo normal. Con una batería dimensionada para tres días de autonomía, el cuarto día el sistema hubiera empezado a apagar casas. Algunas de ellas con equipos médicos dependientes de la electricidad.
El grupo electrógeno entró en el diseño. Y con él, nuevas complejidades: sincronización con el bus AC, operación a carga mínima para no dañar el motor, y una lógica de arranque y parada que el EMS tiene que optimizar continuamente entre el coste del combustible, el desgaste mecánico y el estado de carga de la batería.
Otro nivel de complejidad. Otro ítem en el presupuesto.
El vecino del coche eléctrico y el fin de la inocencia
El sistema llevaba cuatro meses en operación cuando llegó el mensaje al grupo de WhatsApp: «¡Me acabo de comprar un eléctrico! Ahora sí que tiene sentido tener los paneles.»
Celebración inmediata. La imagen perfecta de la transición energética.
Cuarenta y ocho horas después, el EMS registró la primera alarma por sobrecarga nocturna.
El cargador del coche, conectado a las 22:30, demandaba 11 kilovatios de forma continua. Era la carga más grande que había visto el sistema en toda su vida operativa. La batería comunitaria, que esa noche estaba al 55%, no podía absorber esa demanda más el consumo habitual de las diez casas sin comprometer la autonomía para el resto de la madrugada.
El EMS limitó la carga del coche al 30% de su capacidad máxima. El vecino, que esperaba el coche cargado, lo encontró al 40%.
La conversación que siguió no fue técnica. Fue sobre quién manda en el sistema y quién paga qué. El coche eléctrico reveló algo que el diseño original no había contemplado: el sistema había sido dimensionado para un perfil de consumo determinado. Cualquier carga nueva grande requería revisar el dimensionado, las estrategias del EMS y, potencialmente, ampliar la batería.
La reunión de vecinos más larga de la historia
Llegó el momento más temido: había que decidir cómo repartir costes y beneficios entre las diez casas.
La primera propuesta fue a partes iguales. Hasta que la casa con una pareja que trabaja fuera todo el día preguntó por qué pagaba lo mismo que la casa con cuatro personas teletrabajando y el mayor consumo de la urbanización.
La segunda propuesta fue pagar según consumo real. Pero ¿a qué precio la kilovatio hora? ¿Al coste marginal de la batería en cada momento? ¿Al coste medio anual? ¿Quién asume el sobrecoste de los días en que arranca el grupo electrógeno?
Llevábamos cuatro horas y no habíamos llegado a ningún acuerdo.
Lo que habíamos diseñado era, técnicamente, una microrred aislada fotovoltaica. Lo que no habíamos diseñado era una comunidad energética con su gobernanza, sus reglas de reparto y sus mecanismos de resolución de conflictos. Y sin eso, la parte técnica no servía de nada.
El laberinto regulatorio
Mientras los vecinos negociaban los estatutos de la comunidad energética, nosotros intentábamos navegar el marco regulatorio.
Una microrred aislada fotovoltaica que suministra energía a múltiples usuarios tiene una naturaleza jurídica ambigua en la legislación española. No es exactamente una instalación de autoconsumo individual. No es exactamente una empresa distribuidora de energía. Es una zona gris que distintos organismos interpretan de formas no siempre coincidentes.
Los trámites implicaron interactuar con cuatro organismos distintos, presentar documentación técnica en tres formatos diferentes y esperar resoluciones cuyo plazo legal nadie cumplió. El técnico de la compañía suministradora de la zona necesitaba emitir un certificado de no afección a pesar de que nuestra instalación no tocaba su red. Tardó nueve semanas. El ayuntamiento exigió un estudio de impacto visual para los paneles. Otras catorce semanas.
El proyecto técnico estaba listo meses antes de que los papeles permitieran empezar a instalar.
Balance honesto: lo que el sistema puede y lo que todavía no puede
El sistema lleva un año funcionando. Y sería deshonesto no reconocerlo: funciona. La autosuficiencia energética media ronda el 80%. Las emisiones asociadas al suministro eléctrico de las diez casas se han reducido de forma muy significativa respecto a la situación anterior. En ese sentido, el proyecto merece reconocimiento.
Pero hay tres problemas que siguen abiertos y que ningún año de operación ha resuelto.
El primero: Fragilidad ante perturbaciones
La inercia sintética del inversor de la batería funciona razonablemente bien ante perturbaciones pequeñas y moderadas. Ante perturbaciones rápidas y de gran amplitud, el sistema experimenta variaciones de frecuencia y tensión que en una red convencional serían inaceptables. Los equipos de las casas lo toleran, la mayoría de las veces, porque los márgenes de tolerancia de la electrónica moderna son amplios. Pero el margen entre funcionamiento degradado y colapso es más estrecho de lo que nos gustaría, y su anchura depende de una sintonización de control que tenemos que revisar cada vez que el sistema cambia.
El segundo: Ausencia de gestionabilidad real
Salvo cuando el grupo electrógeno está en marcha, el sistema no tiene ninguna fuente capaz de aumentar su generación bajo demanda. Toda la regulación recae sobre la batería. Hemos tenido que recurrir al deslastre de cargas en ocho ocasiones durante el primer año, siempre en situaciones de demanda simultánea elevada combinada con generación FV baja. En una red convencional, ninguna de esas situaciones hubiera supuesto el menor problema. En la nuestra, significaron cortes parciales de suministro para algunas casas.
El tercero: Las protecciones
El tercero, y el que más nos preocupa desde el punto de vista de la seguridad, es el de las protecciones. Hemos diseñado un esquema que funciona ante los fallos que hemos podido anticipar y simular. Pero somos conscientes de que ante fallos de alta impedancia, ante cortocircuitos con contribuciones simultáneas de múltiples fuentes o ante situaciones de operación no previstas, el comportamiento de las protecciones no está verificado con el rigor que requeriría una instalación de esta naturaleza. La ingeniería de protecciones de una microrred aislada con múltiples fuentes inversoras es un campo en el que la práctica va por delante de la normativa, y en el que las soluciones maduras y estandarizadas todavía no existen a nuestra escala.
Conclusión: el camino correcto, pero sin atajos y sin ilusiones
La realidad
Una microrred aislada fotovoltaica es medioambientalmente necesaria y técnicamente posible. Pero sería intelectualmente deshonesto presentarla como una solución lista para desplegar masivamente con la tecnología y los estándares actuales a escala de una pequeña comunidad de vecinos.
Los problemas de inercia, gestionabilidad y protecciones no son obstáculos que se superen con más presupuesto o con más paciencia. Son desafíos de ingeniería que la industria está resolviendo a escala industrial, con recursos técnicos y económicos proporcionales, pero que a escala de diez casas no tienen todavía respuestas completamente satisfactorias y asequibles al mismo tiempo.
Los límites
Lo que hemos construido funciona dentro de sus límites. Esos límites son más estrechos de lo que imaginábamos al principio. La operación dentro de ellos requiere un EMS continuamente ajustado, un mantenimiento técnico especializado que va más allá de lo que puede asumir una comunidad de vecinos de forma autónoma, y una aceptación explícita de que la calidad de suministro no va a ser equivalente a la de la red convencional en todas las condiciones de operación.
Quien se embarque en este camino necesita saberlo desde el primer día. No para desanimarse, sino para dimensionar con los márgenes adecuados, para contratar el apoyo técnico necesario, para construir una comunidad que entienda lo que tiene entre manos y para no descubrir a mitad del camino que el proyecto que imaginaba era diferente al proyecto que puede realmente construirse hoy.
La transición energética no puede esperar a que todos los problemas estén resueltos. Pero tampoco puede avanzar sobre expectativas que la realidad técnica no puede cumplir todavía.
El optimismo que arrancó aquel martes de octubre en el grupo de WhatsApp era necesario para empezar. La honestidad sobre lo que hemos encontrado en el camino es necesaria para que otros empiecen mejor que nosotros.
¿Cuánto cuesta realmente una microrred aislada fotovoltaica?
El presupuesto final para 10 viviendas, con 3 días de autonomía y grupo electrógeno con automatismo completo, se sitúa en torno a los 449.000 € sin impuestos. En Canarias, con IGIC al 7% en lugar del IVA peninsular al 21%, el impacto fiscal es significativamente menor.
| Concepto | Importe | % del total |
|---|---|---|
| BESS · 225 kWh nominales LFP (baterías + inversor GF + instalación) | 128.000 € | 31,9% |
| Red de distribución AC + obra civil | 54.000 € | 13,5% |
| Ingeniería + proyecto + legalización | 46.000 € | 11,5% |
| Generación FV · 50 kWp (paneles + inversores + instalación) | 46.000 € | 11,5% |
| EMS · hardware + software + comunicaciones | 46.000 € | 11,5% |
| Protecciones · relés programables + cuadros + estudio de coordinación | 43.000 € | 10,7% |
| Grupo electrógeno · 40 kVA + depósito + automatismo | 38.000 € | 9,5% |
| Contingencias (12%) | 48.000 € | — |
| Total sin impuestos | 449.000 € | 100% |
Coste por vivienda: ~44.900 € · Autonomía garantizada: 3 días sin generación FV
| Concepto | Importe |
|---|---|
| Baterías LFP · 225 kWh nominales | 85.500 € |
| Inversor bidireccional grid-forming · 50 kW | 28.000 € |
| Armario, rack y climatización | 8.000 € |
| Cableado CC/CA + instalación | 6.500 € |
| Total BESS | 128.000 € |
El BESS es la partida mayor del proyecto (32% del total) y la única que requerirá reposición en 10-12 años.
| Concepto | Coste mensual por vivienda |
|---|---|
| Suministro diésel individual (situación anterior) | ~600 € |
| Microrred: cuota de amortización + O&M + fondo de reposición | ~370 € |
| Ahorro estimado | ~230 €/mes |
Lo que el presupuesto no incluye: IVA/IGIC, fondo de reposición del BESS (~700 €/mes desde el primer día para afrontar el reemplazo en el año 12), contrato de mantenimiento especializado (~8.000-12.000 €/año) y posibles ampliaciones futuras por nuevas cargas o viviendas adicionales.
