Corrientes de cortocircuito: la seguridad invisible del sistema eléctrico
Hay conceptos técnicos que parecen diseñados para alejar a la ciudadanía del debate energético. Las corrientes de cortocircuito son uno de ellos. Suenan a avería, a chispazo, a algo que solo interesa a quienes calculan protecciones o diseñan subestaciones.
Sin embargo, detrás de ese término tan áspero se esconde una de las claves más importantes de la seguridad eléctrica. Sin corrientes de cortocircuito suficientes, reconocibles y bien gestionadas, las protecciones pueden no actuar como deben. Y cuando las protecciones dudan, el sistema eléctrico entero se vuelve más frágil.
La transición energética no puede ignorar este asunto. No basta con instalar renovables, baterías o inversores. Hay que conseguir que el sistema siga sabiendo detectar una falta, aislarla y continuar funcionando. Esa es la parte menos visible, pero también una de las más decisivas.

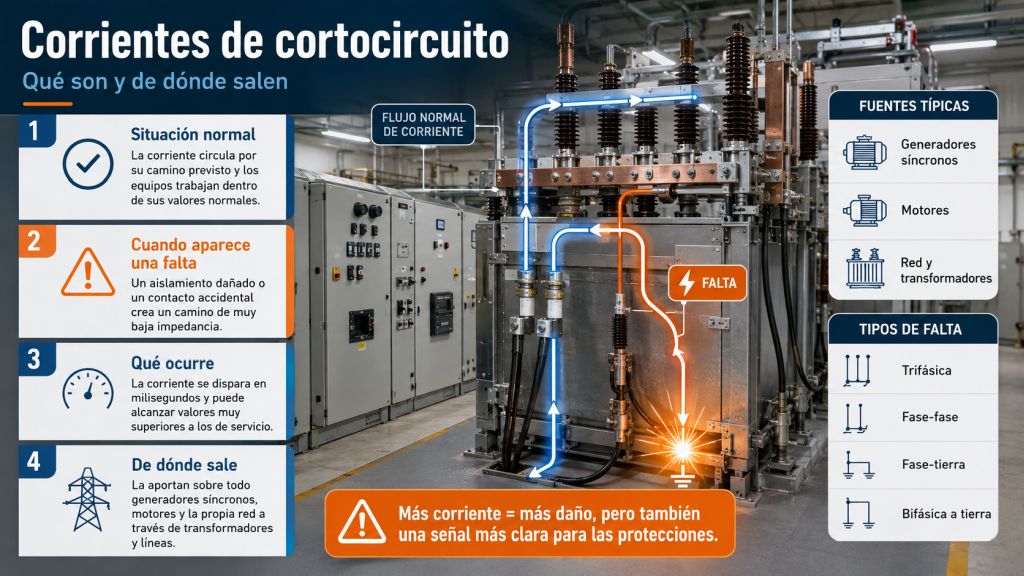

Qué son las corrientes de cortocircuito
Una corriente de cortocircuito aparece cuando la electricidad encuentra un camino anormal, de muy baja impedancia, entre dos puntos que no deberían estar unidos.
Puede ocurrir entre fases, entre una fase y tierra, dentro de un transformador, en una línea dañada, en una celda de media tensión, en una subestación o en una instalación industrial. Las causas pueden ser muchas: un aislamiento degradado, una rama sobre una línea, humedad, salinidad, una maniobra defectuosa, un animal, un error humano o el envejecimiento natural de los equipos.
Dicho de forma sencilla: el sistema eléctrico está diseñado para que la corriente circule por un camino concreto. Cuando aparece un cortocircuito, se abre un atajo peligroso. Y por ese atajo puede circular una corriente mucho mayor que la corriente normal de servicio.
Esa corriente no es “mala” en sí misma. Es mala si permanece. Pero también es necesaria porque delata la avería. Es la señal que permite a las protecciones saber que algo grave está ocurriendo.
De dónde salen las corrientes de cortocircuito
Las corrientes de cortocircuito no aparecen de la nada. Proceden de las fuentes eléctricas conectadas al sistema.
En una red convencional, la mayor aportación procede de los generadores síncronos. Son las máquinas clásicas de las centrales térmicas, hidráulicas o de algunos grupos diésel. En ellas hay una masa giratoria, un campo magnético y una energía electromagnética almacenada que responde de forma natural ante una falta.
Cuando se produce un cortocircuito, el generador síncrono “ve” una caída brusca de tensión en la red. Durante los primeros instantes, entrega una corriente elevada. Esa corriente depende de la impedancia interna de la máquina, de su excitación, de la red y del punto donde se produce la falta.
También pueden contribuir los motores eléctricos grandes. Durante unos ciclos, un motor puede comportarse como generador porque conserva energía en su campo magnético y en su masa giratoria. Los transformadores y las líneas no “crean” corriente, pero condicionan su valor porque añaden impedancias al camino de la falta.
En resumen: la corriente de cortocircuito nace de la capacidad del sistema para alimentar eléctricamente una avería durante un tiempo muy breve.

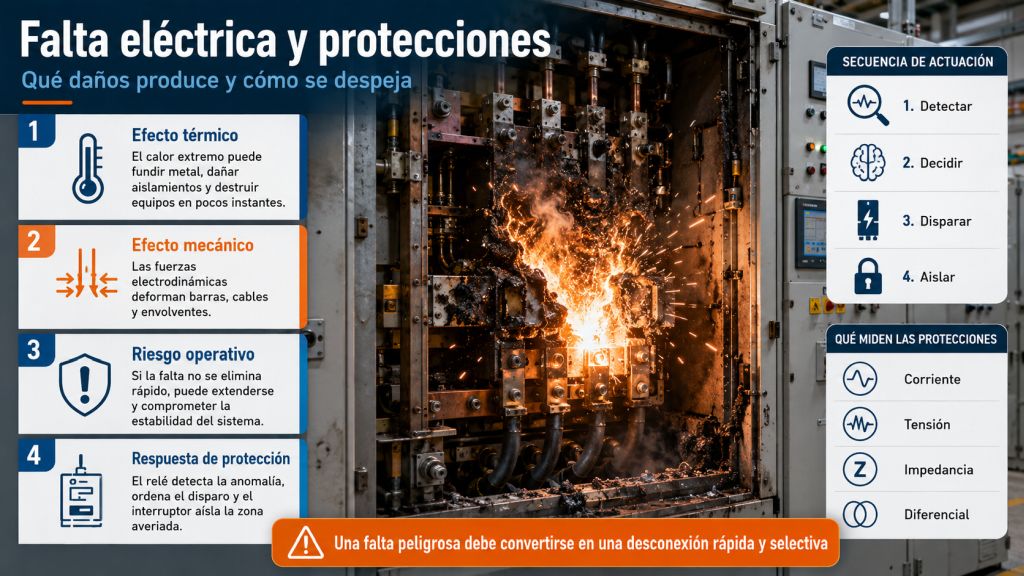

Por qué una corriente peligrosa también protege
Aquí está la paradoja. Una corriente de cortocircuito puede quemar equipos, provocar arcos eléctricos, dañar transformadores y generar esfuerzos mecánicos enormes. Pero, al mismo tiempo, es la pista principal que permite desconectar solo la parte dañada.
Un sistema eléctrico seguro no pretende que nunca haya faltas. Eso es imposible. Lo que pretende es que, cuando una falta aparezca, sea eliminada con rapidez y con selectividad.
La normativa española lo expresa con claridad: el sistema de protección debe detectar y despejar perturbaciones con rapidez y fiabilidad, minimizando los elementos a desconectar y las repercusiones sobre el sistema. El nuevo P.O. 11.1 de criterios generales de protección, aprobado en 2026, actualiza esta materia para el conjunto del sistema eléctrico español, incluidos los territorios no peninsulares. (Boletín Oficial del Estado)
Cómo ayudan a actuar las protecciones
Las protecciones eléctricas son como el sistema nervioso de la red. Miden corrientes, tensiones, impedancias, ángulos y frecuencias. Con esa información deciden si deben ordenar la apertura de un interruptor.
Una protección de sobreintensidad, por ejemplo, actúa cuando la corriente supera un determinado umbral. Una protección diferencial compara la corriente que entra y sale de una zona protegida. Si hay diferencia, interpreta que algo se ha perdido dentro de esa zona. Una protección de distancia calcula una impedancia aparente entre el relé y el punto de falta. Si esa impedancia entra en una zona determinada, ordena el disparo.
Para que todo esto funcione bien, la falta debe dejar una huella eléctrica clara. Tiene que haber suficiente corriente, una dirección coherente. Tiene que mantener una relación razonable con la tensión medida. Y debe hacerlo durante el tiempo necesario para que el relé tome una decisión segura.
Por eso la corriente de cortocircuito no es solo una magnitud. Es un lenguaje. Las protecciones leen ese lenguaje. Si el mensaje es fuerte y claro, actúan bien. Si el mensaje es débil, cambiante o confuso, pueden actuar tarde, no actuar o actuar donde no deben.
El P.O. 11.1 insiste precisamente en la rapidez y la selectividad. La eliminación de una falta franca debe producirse en tiempo inferior al crítico y con selectividad, incluso considerando ciertos fallos simples del sistema de protección. (Boletín Oficial del Estado)
El equilibrio delicado: ni demasiado poca ni demasiada
Puede parecer que cuanta más corriente de cortocircuito tenga un sistema, mejor. No es así.
Una corriente de cortocircuito muy baja dificulta la detección de la avería. Puede hacer que una protección de sobreintensidad no alcance su umbral. Confundir una protección direccional. Puede alterar el cálculo de una protección de distancia.
Pero una corriente demasiado alta también es un problema. Obliga a instalar interruptores con mayor poder de corte. Aumenta los esfuerzos electrodinámicos sobre barras y conductores. Eleva las exigencias térmicas. Y puede agravar los daños si la falta no se elimina a tiempo.
La ingeniería de protecciones busca un punto razonable. El sistema debe tener suficiente nivel de cortocircuito para que las protecciones vean la avería. Pero no tanto como para que los equipos queden sometidos a esfuerzos innecesarios o inasumibles.
Corrientes de cortocircuito en sistemas eléctricos aislados
En un gran sistema interconectado, una falta puede recibir aportación de muchas centrales y muchas líneas. La red es más fuerte. Tiene más inercia eléctrica, más caminos alternativos y más capacidad de respuesta.
En un sistema eléctrico aislado, como los de Canarias, la situación es distinta. Hay menos generación acoplada, menos mallado, menos apoyo exterior y mayor sensibilidad ante perturbaciones. Red Eléctrica recuerda que los sistemas no peninsulares se caracterizan por su pequeño tamaño, aislamiento geográfico, menor estabilidad y mayor dificultad para gestionar tecnologías renovables. (Red Eléctrica)
Esto no significa que los sistemas insulares sean inseguros por naturaleza. Significa que tienen menos margen de error. Una falta mal despejada puede tener consecuencias más severas. Un ajuste de protección inadecuado puede afectar a una parte mayor del sistema. Y una pérdida brusca de generación o red puede propagarse con más facilidad.
Por eso, en Canarias, hablar de renovables sin hablar de fortaleza de red, protecciones, almacenamiento, control de tensión e inercia sintética es quedarse en la superficie.

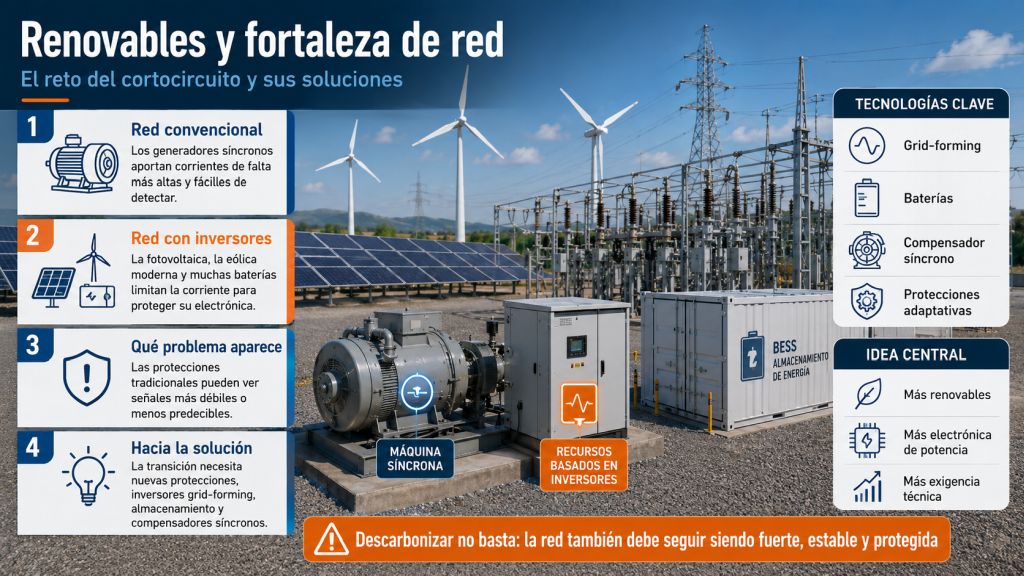

El reto de la generación renovable con inversores
La eólica moderna, la fotovoltaica y muchas baterías se conectan a la red mediante electrónica de potencia. Es decir, mediante inversores.
Esto tiene enormes ventajas. Los inversores son rápidos, flexibles y capaces de controlar potencia activa y reactiva con mucha precisión. Pero se comportan de forma distinta a una máquina síncrona ante un cortocircuito.
Un generador síncrono aporta una corriente elevada y relativamente previsible durante los primeros instantes de la falta. Un inversor, en cambio, está limitado por sus semiconductores. Si deja pasar demasiada corriente, se destruye. Por eso sus controles restringen la corriente de falta.
AEMO, el operador australiano, ha resumido bien el problema: las plantas basadas en inversores suelen producir corrientes de falta más bajas, más variables y más condicionadas por controles electrónicos rápidos. Eso puede alterar el funcionamiento de relés tradicionales y generar problemas de seguridad del sistema. (aemo.com.au)
Como referencia técnica, el mismo informe compara aportaciones típicas: máquinas síncronas con corrientes de falta del orden de 2 a 3 veces la corriente nominal en el intervalo relevante para la protección primaria, frente a recursos con inversores que pueden quedar alrededor de 1,0 a 1,5 veces, según tecnología y control. (aemo.com.au)
La diferencia es enorme. No porque la renovable sea “mala”, sino porque habla otro idioma eléctrico.
Por qué esto puede confundir a los relés
Las protecciones tradicionales fueron diseñadas durante décadas pensando en redes dominadas por máquinas síncronas. Es decir, pensando en faltas con corrientes claras, direcciones definidas y comportamientos relativamente previsibles.
Con muchos inversores conectados, la falta puede ser más difícil de interpretar. La corriente puede ser pequeña. Puede variar durante la falta. Puede depender del fabricante, del firmware, del modo de control o del requisito de soporte ante huecos de tensión. También puede contener componentes de secuencia distintas o armónicos que compliquen el cálculo.
Esto afecta especialmente a protecciones de sobreintensidad, distancia y direccionales. AEMO señala que las corrientes de falta insuficientes o variables pueden provocar disparos retrasados, fallos de actuación, sobrealcances, subalcances o errores de direccionalidad. (aemo.com.au)
La cuestión de fondo es sencilla: si el sistema cambia, las protecciones también deben cambiar.
Grid following y grid forming: dos formas de relacionarse con la red
Conviene explicar dos conceptos que cada vez aparecerán más en el debate energético: grid following y grid forming.
Un inversor grid following “sigue” la red. Necesita una tensión y una frecuencia de referencia. Se sincroniza con lo que ya existe y aporta corriente según sus controles.
Un inversor grid forming aspira a comportarse más como una fuente de tensión. No se limita a seguir la red. Ayuda a formarla. Puede contribuir a establecer tensión, frecuencia y respuesta dinámica.
Esto no convierte mágicamente a un inversor en un generador síncrono. Pero sí abre una puerta muy importante. Los inversores grid forming pueden mejorar la estabilidad de sistemas con mucha generación no síncrona y almacenamiento.
Red Eléctrica publicó en 2025 una especificación técnica sobre capacidades grid forming. En ella plantea requisitos para módulos de parque eléctrico y almacenamiento, teniendo en cuenta la propuesta europea RfG 2.0, y define el comportamiento grid forming como algo cercano a una fuente de tensión alterna detrás de una impedancia. (Red Eléctrica)
ENTSO-E también considera que los requisitos grid forming son esenciales para operar una red europea estable y segura con una proporción creciente de generación no síncrona y almacenamiento. (entsoe.eu)
Soluciones que se están barajando
No existe una única solución. La respuesta debe ser técnica, regulatoria y operativa.
1. Recalcular y adaptar protecciones
Las protecciones no pueden seguir ajustándose como si el sistema fuera el mismo de hace treinta años. Habrá que revisar umbrales, tiempos, lógicas de disparo y coordinación.
En algunos casos bastará con ajustes más finos. En otros será necesario sustituir relés o añadir funciones nuevas. Las protecciones adaptativas, capaces de modificar sus criterios según el estado real del sistema, tendrán cada vez más sentido.
2. Usar protecciones diferenciales y comunicación
Cuando la corriente de falta no es suficientemente clara para una protección de sobreintensidad, las protecciones diferenciales pueden ser más robustas. Comparan extremos de líneas, transformadores o barras. No dependen tanto de que la corriente sea enorme, sino de detectar desequilibrios reales dentro de una zona protegida.
Esto exige telecomunicaciones fiables, sincronización y mantenimiento riguroso. Pero en redes críticas puede ser imprescindible.
3. Exigir comportamiento de falta a los inversores
Los inversores deben tener requisitos técnicos claros. No basta con que produzcan energía limpia. Deben contribuir al funcionamiento seguro de la red.
Esto incluye soporte ante huecos de tensión, inyección rápida de corriente de falta, control de secuencia negativa en faltas desequilibradas, respuesta previsible y modelos verificables. Red Eléctrica ya contempla la evaluación de la corriente de cortocircuito suministrada durante eventos y la capacidad de inyección rápida de corriente de falta dentro de sus referencias técnicas. (Red Eléctrica)
4. Incorporar inversores grid forming
El almacenamiento con baterías puede ser mucho más que una reserva de energía. Con controles adecuados, puede prestar servicios de red: soporte de tensión, respuesta rápida, amortiguamiento y capacidad grid forming.
Esto es especialmente valioso en sistemas pequeños. Una batería mal concebida solo desplaza energía. Una batería bien diseñada puede ayudar a sostener eléctricamente la red.
5. Instalar compensadores síncronos
Un compensador síncrono es una máquina síncrona sin turbina motriz. No produce energía activa de forma relevante, pero aporta inercia, corriente de cortocircuito y soporte de tensión.
En sistemas con alta penetración renovable puede ser una herramienta muy útil. No sustituye a las renovables. Las acompaña para que el sistema pueda operar con seguridad.
6. Mantener criterios de fortaleza de red
La transición energética debe planificarse con criterios de energía, potencia, reserva, inercia, tensión y cortocircuito. Si solo se mira el balance anual de MWh, se pierde la mitad del problema.
Un sistema puede tener mucha energía renovable disponible y, aun así, no poder integrarla en determinados momentos por falta de fortaleza eléctrica. Esa es una de las grandes lecciones de los sistemas aislados.
7. Mejorar los estudios dinámicos
Los estudios clásicos de cortocircuito siguen siendo necesarios, pero no siempre son suficientes. Con alta presencia de inversores hacen falta simulaciones electromagnéticas más detalladas, modelos validados por fabricantes y pruebas tipo hardware-in-the-loop.
AEMO recomienda mejorar los modelos, usar simulaciones EMT y validar relés con datos de campo para asegurar su fiabilidad en redes con alta presencia de inversores. (aemo.com.au)
La transición energética no puede ser ingenua
La conclusión no debe ser que las renovables son un problema. Esa lectura sería profundamente equivocada.
El problema no es la energía renovable. El problema es pretender conectar tecnologías nuevas a redes diseñadas para otro mundo sin actualizar criterios, protecciones, códigos de red, almacenamiento y operación.
La generación fósil nos ha traído hasta aquí, pero no puede ser el futuro. Sus emisiones son incompatibles con una respuesta seria al cambio climático. Ahora bien, sustituirla exige ingeniería. No propaganda o atajos. No titulares simples.
Las corrientes de cortocircuito nos recuerdan algo humilde: la red eléctrica no solo necesita energía. Necesita comportamiento eléctrico. Necesita señales claras. Protecciones capaces de distinguir una avería real de una oscilación pasajera. Necesita equipos que sepan sostener tensión, frecuencia y seguridad incluso cuando algo falla.
En Canarias, esta reflexión es todavía más importante. Nuestros sistemas eléctricos aislados no pueden permitirse una transición improvisada. Necesitamos renovables, sí. Muchas más. Pero también almacenamiento con prestaciones de red, inversores grid forming, compensadores síncronos donde sean necesarios, protecciones revisadas, redes reforzadas y una operación técnicamente valiente.
Porque descarbonizar no es simplemente cambiar unas centrales por otras. Es reconstruir la seguridad del sistema con herramientas nuevas.
Y ahí, en ese territorio poco visible donde viven los relés, las corrientes de falta y los tiempos críticos, también se juega el futuro energético de Canarias.
