Protecciones eléctricas: el silencio que evita apagones
Las protecciones eléctricas son una de esas partes del sistema eléctrico que casi nunca aparecen en el debate público. No producen energía o reducen emisiones por sí solas. No se ven desde la carretera como una línea, una subestación o un parque eólico. Sin embargo, cuando ocurre una falta, un cortocircuito o una perturbación severa, de ellas depende que el incidente quede contenido o que se convierta en un problema mayor.
En un sistema eléctrico aislado como el canario, esto no es un detalle técnico menor. Es una cuestión de seguridad de suministro.
Canarias no opera como la Península. Cada isla, o cada pequeño subsistema interconectado, tiene menos inercia, menos mallado y menos margen de reacción. Red Eléctrica recuerda que los sistemas no peninsulares se caracterizan por su pequeño tamaño, su aislamiento geográfico, su menor estabilidad y la mayor dificultad para integrar generación renovable. (Red Eléctrica)
Por eso, hablar de protecciones eléctricas es hablar de algo muy serio: la capacidad del sistema para defenderse a sí mismo.
Qué son las protecciones eléctricas
Una protección eléctrica es el conjunto de equipos y funciones que detectan una situación anómala y ordenan la desconexión de la parte afectada. Su objetivo no es “apagar” el sistema. Es justo lo contrario: desconectar lo mínimo para salvar el máximo.
Red Eléctrica define el sistema de protección como un conjunto de elementos encargado de detectar con rapidez y eficacia perturbaciones o situaciones anómalas, y de aislar la zona afectada del resto del sistema. Ese sistema incluye relés, telecomunicaciones, transformadores de medida, alimentación en corriente continua, cableado e interruptores de potencia. (Red Eléctrica)
Esto es importante. Una protección no es solo un relé.
El relé mide, compara y decide. Pero necesita transformadores de intensidad y tensión que le entreguen la información. Necesita alimentación auxiliar fiable y circuitos de disparo. Necesita un interruptor capaz de abrir corrientes elevadas. Y, en muchas líneas, necesita telecomunicaciones para coordinarse con el otro extremo.
Cuando todo funciona, parece magia. Se produce una falta. En milisegundos se identifica. Se ordena el disparo. Se abre el interruptor. El resto del sistema continúa vivo.
Cuando no funciona, la realidad es mucho más dura.

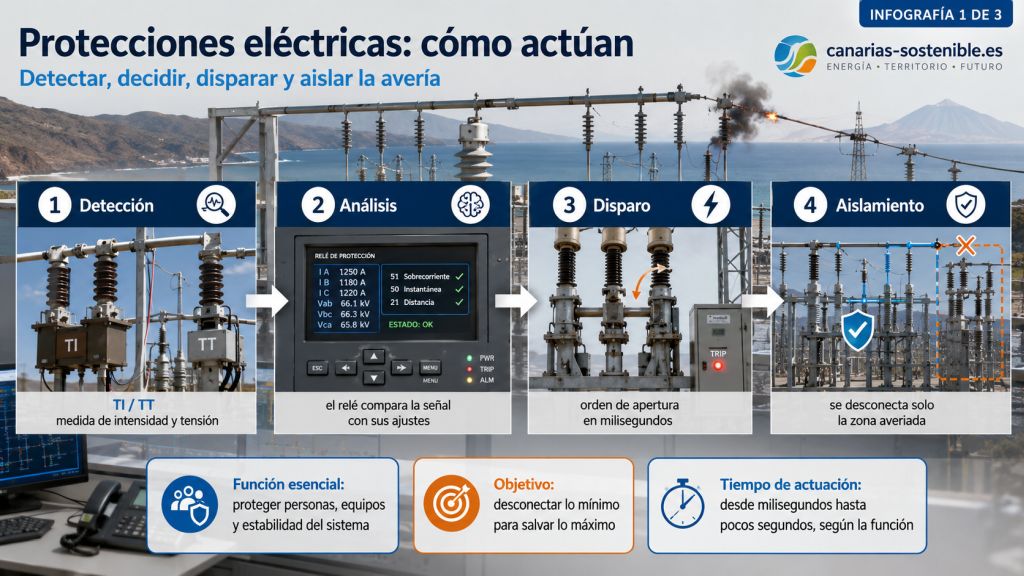

Fundamento: medir, decidir y despejar
Toda protección eléctrica parte de una idea sencilla: el sistema tiene magnitudes normales de funcionamiento. Frecuencia, tensión, intensidad, potencia, impedancia, ángulo, secuencia y otras variables deben mantenerse dentro de unos márgenes admisibles.
En los sistemas eléctricos no peninsulares, los procedimientos de operación identifican como variables de control la frecuencia, las tensiones en los nudos de transporte, los niveles de carga de líneas y transformadores, las reservas disponibles y los intercambios por interconexiones. También se considera el criterio N-1 para fallos simples de grupo generador, circuito de línea o transformador. (BOE)
La protección observa esas variables. Si detecta una anomalía, compara lo medido con sus ajustes. Si se cumplen las condiciones, actúa.
La actuación puede ser instantánea o temporizada. Puede ser local, coordinada con otra subestación o disparar un solo interruptor o varios. Puede bloquear un cierre, enviar una señal de teleprotección o puede activar un esquema de deslastre o contribuir a la reposición.
La clave no está solo en actuar. Está en actuar bien.
La naturaleza de una falta eléctrica
La falta más conocida es el cortocircuito. Puede ser trifásico, bifásico, monofásico a tierra o bifásico a tierra. También hay faltas resistivas, más difíciles de detectar. No todas generan corrientes espectaculares. Algunas son discretas, pero peligrosas.
Además, no todas las perturbaciones son cortocircuitos. Puede haber sobretensiones, subtensiones, sobrecargas, pérdida de sincronismo, oscilaciones, desequilibrios, derivaciones a tierra, fallos internos en transformadores o disparos intempestivos de generación.
Red Eléctrica señala que las perturbaciones pueden originarse por cortocircuitos o por variaciones de parámetros de red fuera de límites normales, incluyendo tensión, intensidad, frecuencia, desconexiones bruscas de generación o consumo y maniobras anómalas. (Red Eléctrica)
En una red grande y muy mallada, una perturbación puede tener más caminos de reparto. En una red insular, muchas veces no hay tantos caminos. Por eso el despeje debe ser rápido, selectivo y robusto.

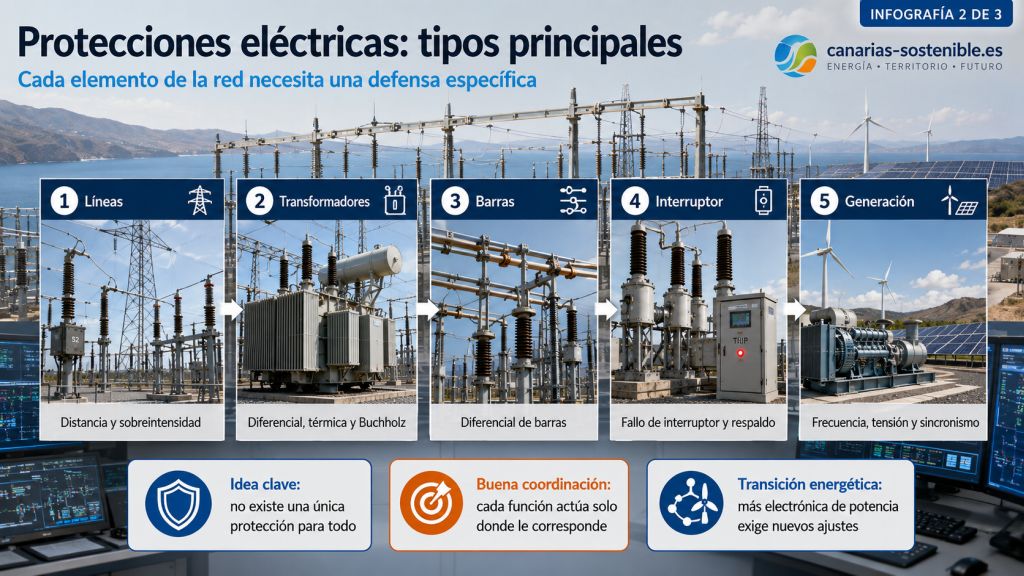

Tipos principales de protecciones eléctricas
No todas las protecciones hacen lo mismo. Cada elemento del sistema necesita funciones específicas.
Protecciones de líneas
En redes de transporte y subtransporte se utilizan funciones como distancia, diferencial de línea, sobreintensidad direccional, sobreintensidad de neutro, comparación direccional y teleprotección.
La protección de distancia estima la impedancia aparente entre la subestación y el punto de falta. Si la falta cae dentro de una zona ajustada, actúa. Es muy utilizada en líneas de alta tensión.
La diferencial de línea compara las corrientes que entran y salen por ambos extremos. Si la diferencia supera el umbral, interpreta que hay una falta interna. Es rápida y muy selectiva, pero necesita comunicaciones fiables entre extremos.
En Canarias, donde muchas líneas de 66 kV y 220 kV son críticas para cerrar anillos, evacuar generación o alimentar zonas densas, estas funciones no son un lujo. Son parte de la seguridad real del sistema.
Protecciones de transformadores
Los transformadores son piezas esenciales. Un fallo interno mal despejado puede destruir el equipo y provocar incendios o largos periodos de indisponibilidad.
Aquí aparecen funciones diferenciales de transformador, sobreintensidad, protección de cuba, protección de neutro, Buchholz en transformadores con aceite, temperatura, presión y protección contra sobreexcitación.
La filosofía es clara: una falta interna debe despejarse con rapidez. Una sobrecarga puede admitir temporización. Una alarma térmica puede dar margen operativo. Pero un defecto grave no espera.
Protecciones de barras
Las barras de una subestación son el punto común donde confluyen líneas, transformadores, acoplamientos y generación. Una falta en barras es especialmente delicada.
La protección diferencial de barras compara todas las corrientes que entran y salen del embarrado. Si detecta una diferencia incompatible con el funcionamiento normal, dispara todos los interruptores asociados a la zona afectada.
Es una actuación dura, pero necesaria. Una barra en falta no puede mantenerse energizada.
Protección de fallo de interruptor
También los interruptores fallan. Pueden recibir la orden de disparo y no abrir. Abrir solo una fase o quedar bloqueados.
La protección de fallo de interruptor verifica si, tras la orden de apertura, la corriente desaparece. Si no desaparece, ordena abrir los interruptores adyacentes. Red Eléctrica recoge esta función dentro de los sistemas de apoyo local, temporizada respecto a la protección principal. (Red Eléctrica)
Esta función es incómoda porque desconecta más elementos. Pero evita algo peor: mantener una falta alimentada.
Protecciones de generación
Los grupos térmicos, los parques eólicos, las plantas fotovoltaicas y las baterías también tienen protecciones propias. Algunas protegen al equipo. Otras protegen al sistema.
En generación síncrona aparecen protecciones de diferencial de generador, pérdida de excitación, potencia inversa, sobrevelocidad, subtensión, sobretensión, subfrecuencia, sobrefrecuencia y pérdida de sincronismo.
En generación renovable basada en convertidores, el panorama es distinto. El comportamiento ante faltas depende del control del convertidor y de sus límites de corriente. Red Eléctrica advierte que, con alta penetración de electrónica de potencia, algunas funciones actuales pueden no detectar faltas como se espera, por cambios en las corrientes de cortocircuito, limitación de secuencia negativa, baja potencia de cortocircuito y presencia de armónicos. (Red Eléctrica)
Esta es una de las grandes cuestiones de la transición energética. No basta con instalar megavatios renovables. Hay que asegurar que el sistema sigue siendo protegible.
La función esencial: limitar el daño
Una protección bien ajustada cumple cinco funciones.
Primero, protege a las personas. Una falta puede elevar tensiones de paso y contacto. También puede provocar arcos eléctricos de enorme energía.
Segundo, protege los equipos. Transformadores, cables, barras, reactancias e interruptores tienen límites térmicos y electrodinámicos.
Tercero, mantiene la estabilidad. Cuanto más tarda en despejarse una falta, mayor es el riesgo de pérdida de sincronismo, caída de tensión o disparos en cascada.
Cuarto, evita que el incidente se propague. La red debe perder el elemento dañado, no media isla.
Quinto, ayuda a la reposición. Tras un cero parcial o total, saber qué disparó y por qué es fundamental para reconstruir el sistema con seguridad.
En Canarias, esta última función tiene un valor especial. Reponer un sistema aislado exige orden, criterio y mucha prudencia. No hay una gran red peninsular sosteniendo por detrás.
Qué ocurre si las protecciones no actúan bien
Una mala actuación puede darse de dos maneras.
La primera es el no disparo. Hay una falta, pero la protección no la detecta o no consigue abrir el interruptor. La consecuencia puede ser grave: daño de equipos, incendio, pérdida de barras, inestabilidad y desconexiones sucesivas.
La segunda es el disparo intempestivo. No hay falta real en la zona protegida, pero la protección actúa. Esto también puede ser peligroso. Puede sacar de servicio una línea estratégica, un transformador crítico o un grupo necesario para sostener frecuencia y tensión.
En un sistema aislado, un disparo indebido no es un simple incidente administrativo. Puede cambiar el equilibrio generación-demanda en segundos. Puede obligar a recortar renovables. Forzar arranques térmicos. Puede degradar la calidad del suministro.
Por eso, una protección no se ajusta con criterios abstractos. Se ajusta con estudios de cortocircuito, flujos de carga, estabilidad, coordinación, topología real de red y escenarios de operación.

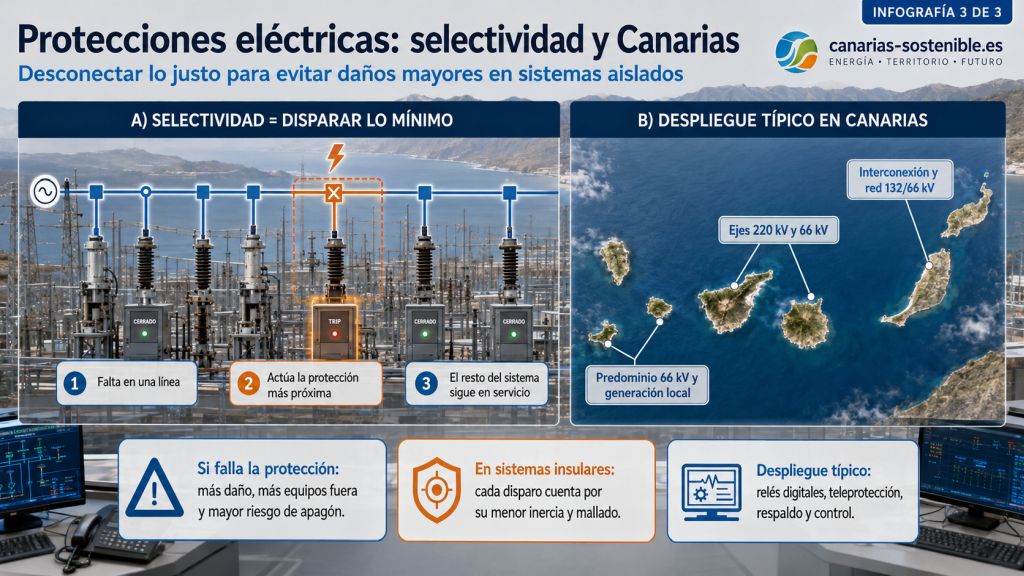

Selectividad: disparar lo justo
La palabra clave es selectividad.
Red Eléctrica define la selectividad como la capacidad del sistema de protección para eliminar una falta desconectando el mínimo número de elementos necesarios. (Red Eléctrica)
Esa definición parece sencilla. En la práctica, es uno de los trabajos más finos de la ingeniería eléctrica.
Si hay una falta en una línea, debe disparar esa línea. No el transformador que la alimenta, la barra completa o una línea sana. Si falla la protección principal, debe actuar una protección de apoyo. Pero debe hacerlo algo más tarde, y solo cuando sea necesario.
La selectividad se consigue de varias formas.
Por zonas de protección, delimitando qué protege cada función. Por tiempos, escalonando actuaciones. Teniendo en cuenta la dirección, distinguiendo si la falta está hacia delante o hacia atrás. Por comunicaciones, comparando medidas entre extremos. Por lógica de enclavamientos, evitando disparos incompatibles con la realidad física.
Una red bien protegida no es la que dispara mucho. Es la que dispara exactamente lo que debe.
Redundancia: asumir que algo puede fallar
En protección, la humildad técnica es obligatoria. Se diseña aceptando que un equipo puede fallar.
Por eso aparecen protecciones principales duplicadas, circuitos de disparo independientes, baterías de corriente continua, canales de comunicación separados y funciones de apoyo local o remoto.
Los criterios generales de protección establecen que determinados tiempos críticos obligan a disponer de sistemas redundantes para cubrir el fallo simple de elementos del sistema de protección y asegurar el despeje con selectividad. (Red Eléctrica)
En líneas críticas, la telecomunicación puede ser decisiva. Red Eléctrica plantea niveles de equipamiento como doble sistema de protección principal con uno o dos sistemas de comunicación, según la admisibilidad del despeje secuencial y la seguridad del sistema. (Red Eléctrica)
Traducido: si el sistema no puede esperar, hay que despejar rápido desde ambos extremos. Y si además una comunicación puede fallar, debe existir otra.
Cómo se despliegan típicamente en Canarias
El despliegue típico en Canarias responde a una realidad muy concreta: redes de transporte a 220 kV, 132 kV y 66 kV, con subestaciones que enlazan generación, distribución, almacenamiento, interconexiones y grandes consumos. Red Eléctrica señala que en Baleares y Canarias la red de transporte funciona a esos niveles de tensión. (Red Eléctrica)
En Gran Canaria y Tenerife, el 220 kV actúa como columna vertebral de los ejes principales. El 66 kV sigue teniendo un papel muy relevante en el mallado insular, en la alimentación de zonas de demanda y en la evacuación de renovables.
En Lanzarote y Fuerteventura, la interconexión y la red de 132 kV tienen un papel estructural. En La Palma, La Gomera y El Hierro, el 66 kV y la relación con la generación local condicionan fuertemente la operación.
Esquema típico
Un esquema típico incluye:
En cada posición de línea, protecciones principales de distancia o diferencial, funciones de sobreintensidad, protección de tierra, reenganche cuando procede, comprobación de sincronismo y teleprotección si la criticidad lo exige.
En transformadores, protección diferencial, sobreintensidades, protección de tierra, alarmas y disparos térmicos, Buchholz cuando aplica, protección de cuba y funciones de respaldo.
Por barras, protección diferencial de barras, lógicas de fallo de interruptor, enclavamientos y supervisión de seccionadores.
En acoplamientos y enlaces entre barras, funciones que permiten mantener flexibilidad sin perder seguridad.
En generación renovable, protecciones propias de planta y requisitos de comportamiento ante huecos de tensión, frecuencia, tensión, control de potencia reactiva y coordinación con el centro de control.
Por generación térmica, protecciones de máquina, transformador de grupo, salida de línea y servicios auxiliares, además de esquemas vinculados a estabilidad y reposición.
En los enlaces submarinos, protecciones específicas del cable, diferenciales, localización de faltas, control de extremos y esquemas de disparo coordinado.
La planificación 2021-2026 recoge para Canarias más de 800 millones de euros, con actuaciones destinadas a reforzar mallado, interconexiones, seguridad de suministro e integración renovable. Entre ellas figuran la interconexión Tenerife-La Gomera, la interconexión Lanzarote-Fuerteventura, nuevas subestaciones de 220 kV como Barranco de Tirajana III y Las Rosas, ampliaciones de 66 kV y el refuerzo del anillo de La Palma. (planificacionelectrica.es)
Cada una de esas actuaciones lleva asociada una arquitectura de protección. No hay transición energética real sin ese trabajo invisible.
Protecciones y transición energética
La transición energética cambia el problema.
Durante décadas, las protecciones se apoyaron en una red dominada por máquinas síncronas. Ante un cortocircuito, esas máquinas aportaban corrientes elevadas y relativamente previsibles. Muchas funciones clásicas se diseñaron para ese mundo.
Pero la fotovoltaica, la eólica moderna y las baterías se conectan mediante electrónica de potencia. Esa electrónica limita corriente, filtra señales y responde según algoritmos. Puede ayudar mucho al sistema si se diseña bien. Pero también exige revisar criterios de protección.
Esto no es un argumento contra las renovables. Sería absurdo utilizar la complejidad técnica como coartada para seguir quemando fuel y gasóleo.
Es justo al revés. Si queremos más renovables en Canarias, necesitamos mejores protecciones eléctricas, más monitorización, más automatización, más control dinámico, más compensación síncrona donde sea necesaria y convertidores capaces de contribuir a la estabilidad.
La protección del futuro será más digital, más comunicada y más adaptativa. Pero deberá seguir cumpliendo una regla antigua: cuando algo falla, debe aislarlo rápido, con seguridad y sin llevarse por delante lo que está sano.
Un sistema no se defiende con discursos
Canarias necesita hablar más de esto.
Hablamos de potencia instalada, de permisos, de almacenamiento. Hablamos de bombeos, baterías, autoconsumo y eólica marina. Todo eso es necesario. Pero hay una capa técnica que sostiene la credibilidad de cualquier transición energética: la red debe poder operar y protegerse.
Un sistema eléctrico aislado no perdona la improvisación. Cada relé mal ajustado, cada comunicación débil, cada esquema sin respaldo y cada estudio de cortocircuito desactualizado aumenta el riesgo.
Las protecciones eléctricas no son el freno de la transición. Son una de sus condiciones de posibilidad.
Porque descarbonizar Canarias no consiste solo en cambiar unas centrales por otras. Consiste en construir un sistema eléctrico más limpio, sí, pero también más seguro, más inteligente y más resistente.
Y eso empieza muchas veces en un armario metálico, dentro de una subestación, donde un relé espera en silencio el momento en que tendrá que decidir en milisegundos lo que nosotros tardaríamos demasiado en comprender.
